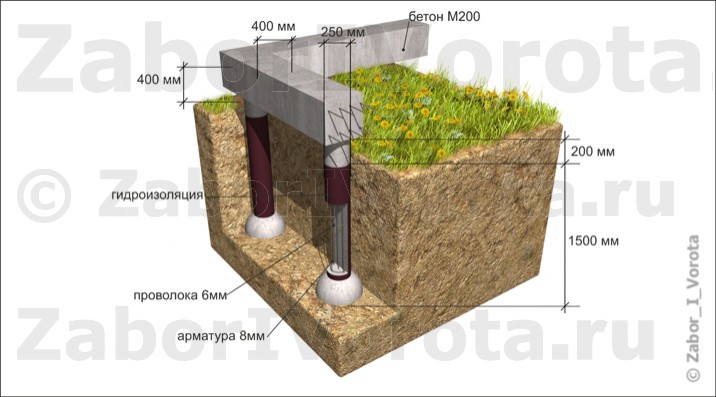

Свайно-ленточные фундаменты, выполненные по технологии ТИСЭ, состоят из двух частей: несущие железобетонные сваи, имеющие расширение в нижней части, и железобетонный ростверк.
Фундаменты ТИСЭ могут быть двух видов:
- столбчатые;
- столбчато-ленточные.
Несущие столбы фундамента выполняются путем заполнения бетоном отверстий в грунте, выполненных при помощи специального фундаментного бура. Глубина отверстий должна быть больше глубины промерзания грунта и составляет обычно около 1,5 м. Расширение внизу выполняется откидным плугом на фундаментном буре. Обычно диаметр расширения составляет 60 см. Для придания конструкции прочности сваи армируются: в отверстие вставляется арматурный каркас. Кроме того, в отверстие вставляется рубероид (пергамин, стеклорубероид), выполняющий роль гидроизоляции. Так как сваи выступают над поверхностью земли на 15-20 см, то и гидроизолирующий материал должен выступать из отверстия. Выступающую часть обвязывают проволокой или перехватывают специальными бандажными кольцами. Можно также соорудить легкую опалубку и наполнить зазор между опалубкой и гидроизоляцией керамзитом.
При заполнении отверстий бетоном не стоит делать перерывы более 30 минут.
После застывания бетона столбы выравнивают и укладывают на них слой гидроизоляции (рубероида, толя) на разогретой смоле или битуме.

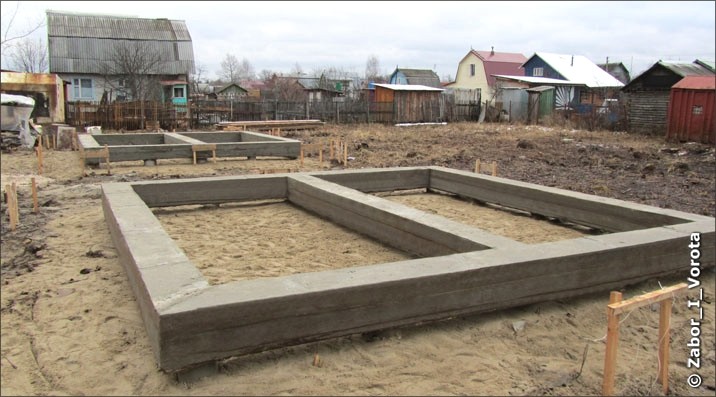

Далее приступают к горизонтальной перевязке столбов – к сооружению ростверка.
Конструктивной особенностью столбчато-ленточных фундаментов ТИСЭ является наличие зазора между ростверком и грунтом. Ширина поперечного сечения ростверка зависит от толщины стены возводимого здания. Высота ростверка составляет от 30 до 60 см в зависимости от шага столбов: чем меньше шаг столбов, тем высота ростверка меньше. Ростверк, как и обычный ленточный фундамент, заливается в дощатой опалубке, при этом нижняя поверхность также ограничивается настилом из досок или уплотненным грунтом. Изнутри опалубку можно выстелить гидроизолирующим материалом: рубероидом, толем, пергамином – это снизит потери бетонной смеси. После снятия опалубки грунт из-под ростверка убирают, оставляя зазор 15-20 см.
По верхнему уровню ростверка в опалубке делают вставки из досок или асбоцементных труб для вентиляционных отверстий. Вставки делаются с уклоном наружу, чтобы в подвальное помещение не попадала атмосферная влага. Вентиляционные отверстия должны находиться на высоте не менее 30 см от уровня отмостки.
Как и несущие столбы, ростверк обязательно армируют стальными арматурными прутьями. Армирование выполняют по верхней и нижней поверхности ростверка. Площадь поперечного сечения всей арматуры должна составлять не менее 8 см2 (по 4 см2 сверху и снизу). Опорные поперечные прутки арматуры крепятся в отверстиях боковых стенок опалубки, на поперечные прутки кладут продольные. Между арматурой и опалубкой оставляют зазор не менее 2-3 см. После заливки бетона поперечные опорные прутки вынимаются или остаются в теле ростверка.
Ростверк является многоопорной балкой, для него действует закон изменения изгибающих моментов, поэтому сварку для арматуры можно не применять. Арматура должна работать в растянутых зонах поперечного сечения ростверка: для нижних прутков эта зона находится по оси опорных столбов, для верхних – в середине пролета, между столбами. В этих зонах выполняют перехлест арматуры на 20-30 см.
Для ростверка используют тот же состав бетонной смеси, что и для несущих столбов, но в смесь добавляют пластификаторы, чтобы сделать ее подвижнее. Бетон в опалубку укладывают слоями по 15 см. Опалубку простукивают, чтобы заполнить бетоном щели между опалубкой и арматурой. Также допускается укладывание смеси наклонными, под углом 30о, слоями.
При бетонировании ростверка можно делать перерывы на сутки. Перерыв в бетонировании делается по оси столбов фундамента, но вне зоны расположения оконных и дверных проемов, а также стыков арматуры. После окончания перерыва для проведения дальнейших работ по бетонированию зону стыковки очищают от пыли и поливают водой.
В процессе заполнения опалубки бетоном следует тщательно контролировать состояние опалубки: смещений и перекосов быть не должно. Для исправления подобных недостатков опалубку выправляют, пока смесь не схватилась.
Для правильного застывания бетона необходимо, чтобы смесь постоянно оставалась влажной – быстрая потеря влаги приводит к трещинам и усадке фундамента. Ростверк накрывают полиэтиленовой пленкой, которая не дает влаге быстро испаряться.
Начинать строительство стен можно на вторые или третьи сутки после выполнения фундамента. Для устройства гидроизоляции по периметру ростверка делают стяжку из цементного раствора. Сверху ростверк накрывают гидроизолирующим материалом.
