Автоматические ворота в Чехове

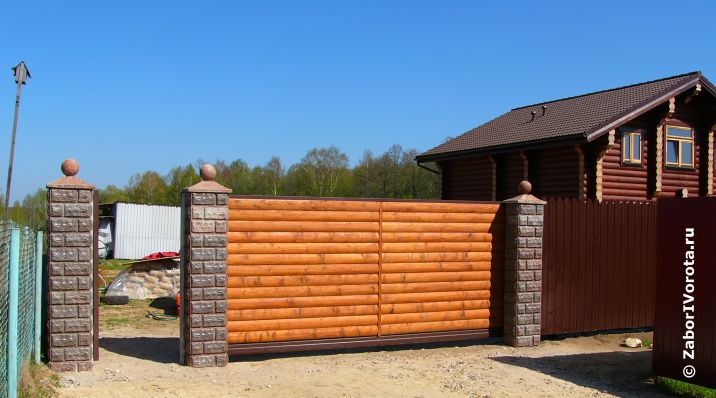

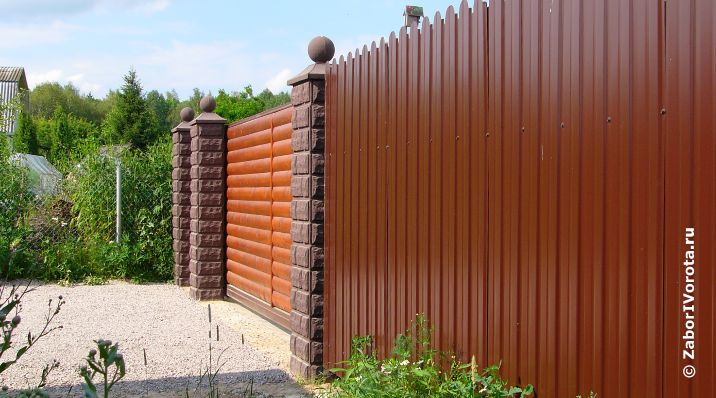

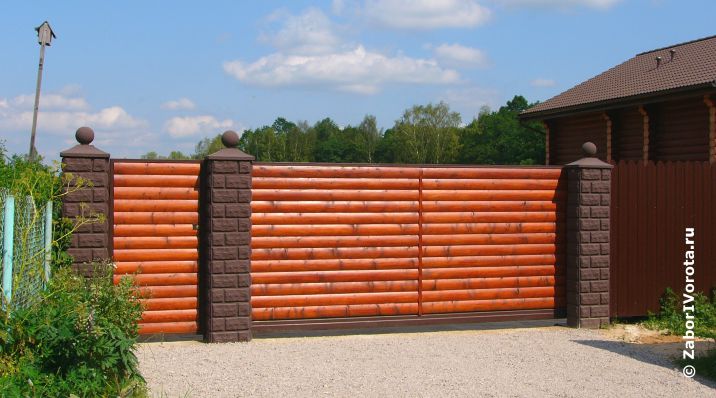

Первое, что видишь, когда подъезжаешь к загородному дому – это въездные ворота, которые являются своеобразной визитной карточкой домовладельца, поэтому входная группа, включающая ворота и калитку, должна быть выполнена в едином гармоничном стиле с архитектурным решением жилого дома и благоустройством участка. Пример технологичного и гармоничного решения входной группы, выполненного специалистами компании ZABORIVOROTA – установка откатных ворот в Чеховском районе Московской области. Сдвижные ворота, оснащенные автоматической системой открывания, были установлены на участке, где только что закончилось строительство деревянного жилого дома из оцилиндрованной лиственницы.
Конструкция откатных ворот

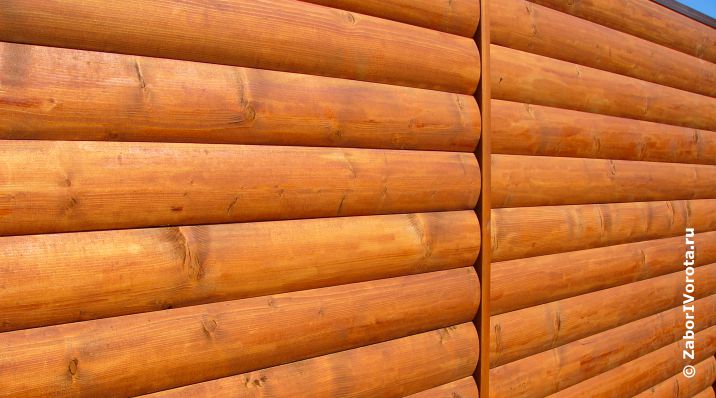

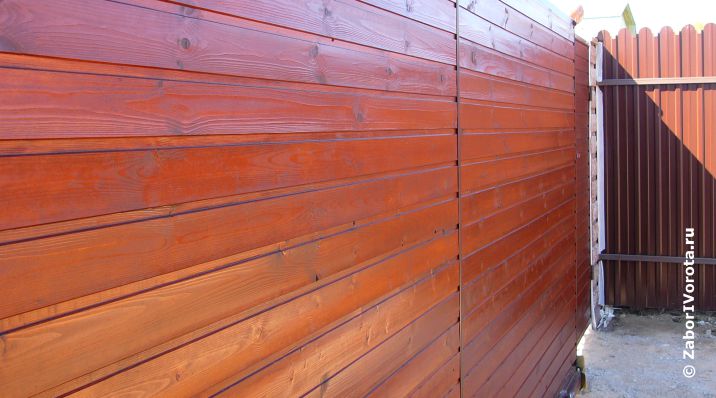

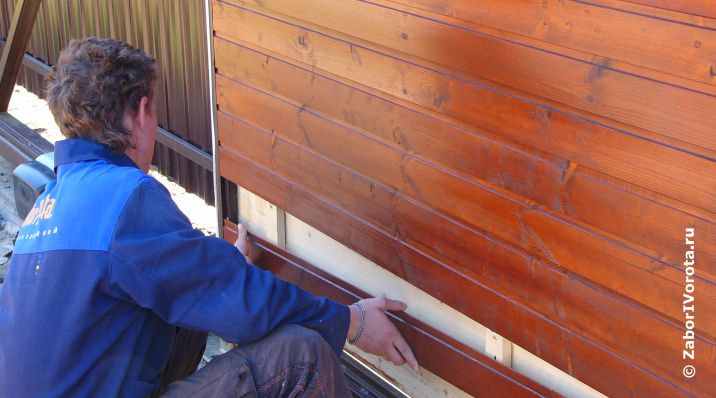

Откатные ворота представляют собой каркас из прямоугольной стальной трубы, основная несущая рама которого имеет сечение 60х40 мм, а внутренняя обрешетка – 40х20 мм. Каркас ворот может обшиваться различными материалами – металлосайдингом, профилированным стальным листом и т.п. В данном случае было решено обшить ворота и калитку: снаружи доской «блокхаус» размером 38х193 мм, изнутри евровагонкой из хвои 12,5 х 96 мм, что соответствовало стилистике деревянных конструкций дома и других строений на участке.

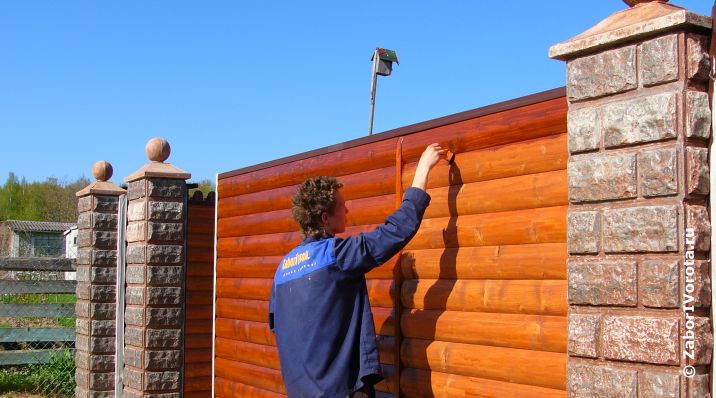

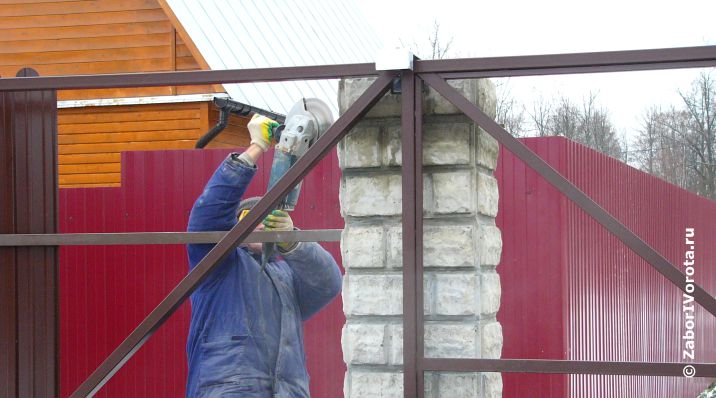

Для удобства обшивки внутренняя обрешетка была закреплена по центру несущей рамы, так чтобы с обеих сторон оставались зазоры для вставки блокхауса и евровагонки. Сварка производилась прихватками – короткими 20-ти миллиметровыми швами с шагом около 250 мм. По завершению сварочных работ швы были зачищены с помощью шлифовальной машинки, затем вся металлическая конструкция ворот загрунтована и окрашена порошковой краской в цвет 8017 - шоколад по каталогу RAL. Деревянная обшивка ворот окрашена немецкой краской REMMERS.
Принцип функционирования откатных ворот состоит в следующем. При открывании и закрывании ворота движутся параллельно плоскости забора, опираясь на ролики специальных опорных тележек, жестко закрепленных на отдельном фундаменте. Нижняя кромка ворот представляет собой балку П-образного сечения, куда вставляются вращающиеся ролики опорных тележек. Эти тележки оборудованы опорными площадками с возможностью регулирования горизонтальности положения.
Технология установки откатных ворот

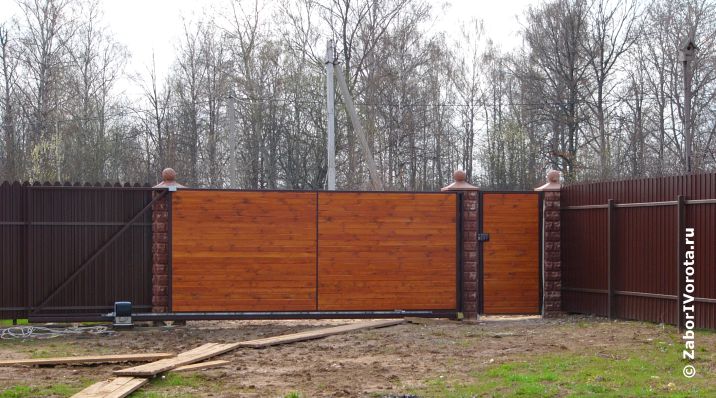

Габариты сдвижных ворот составили 4,5 х 1,95 м, но полная ширина конструкции ворот примерно в полтора раза больше ширины проема, так как часть массивной металлической конструкции каркаса выполняет функцию противовеса. Для того чтобы при открывании ворот не возникало никаких помех, с одной стороны проема предусмотрено свободное пространство на полную ширину полотна ворот. Для установки опорных тележек, которые будут нести довольно значительный вес ворот, устроили фундамент из монолитного бетона, куда заложили стальной швеллер. Устройство монолитного фундамента произвели с одной стороны от проема ворот, в траншее шириной 400 мм и глубиной 1500 мм, принятой с учетом глубины промерзания грунта в Московской области. На опорный швеллер наварили несколько арматурных каркасов для укрепления в теле монолитного фундамента. При установке швеллера особое внимание было уделено точности положения параллельно линии забора и по горизонтали, так как малейшие отклонения от горизонтальной или вертикальной плоскости могут привести к перекосу и заеданиям деталей ворот при закрывании и открывании. Другой фактор, с учетом которого принималась высота установки полотна ворот – это расстояние от нижней кромки ворот до планируемой отметки поверхности дорожного покрытия на въезде. Этот просвет принимается в пределах 100-120 мм. После установки опорного швеллера с арматурными каркасами в траншею и выверки, конструкция фиксируется, и затем выполняется бетонирование.

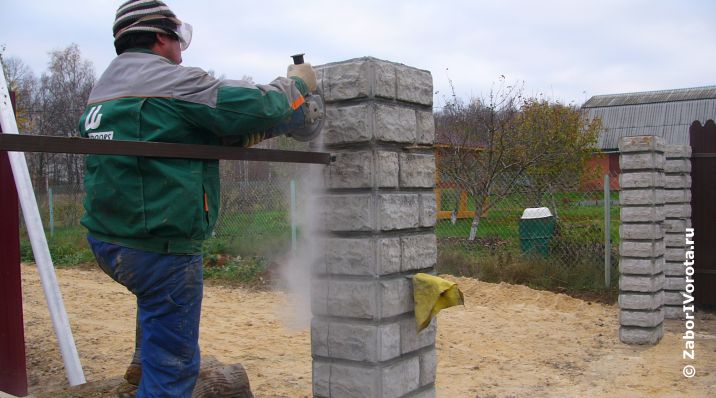

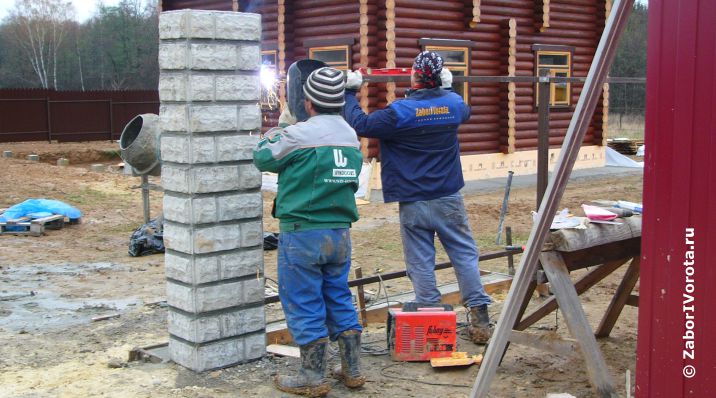

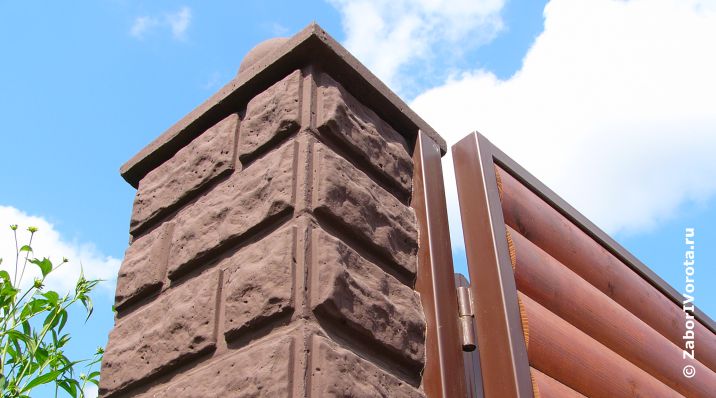

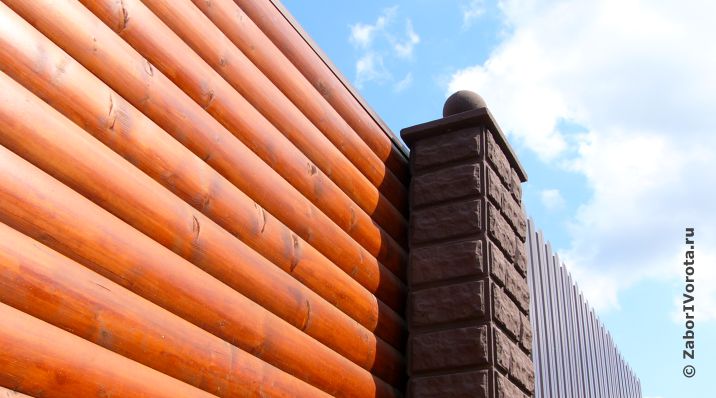

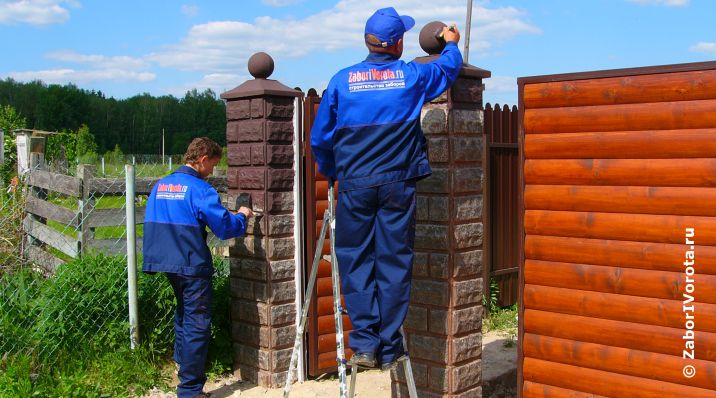

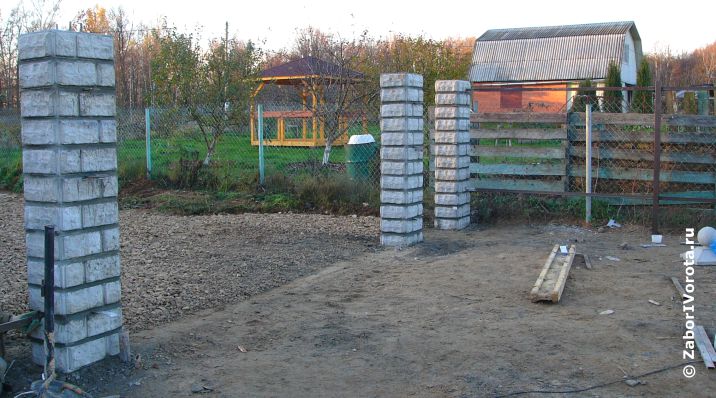

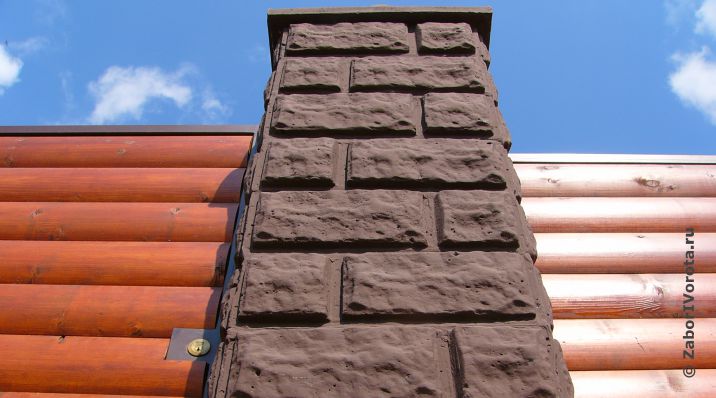

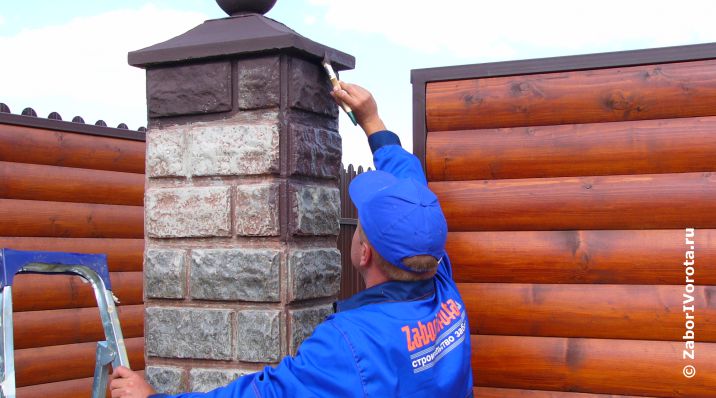

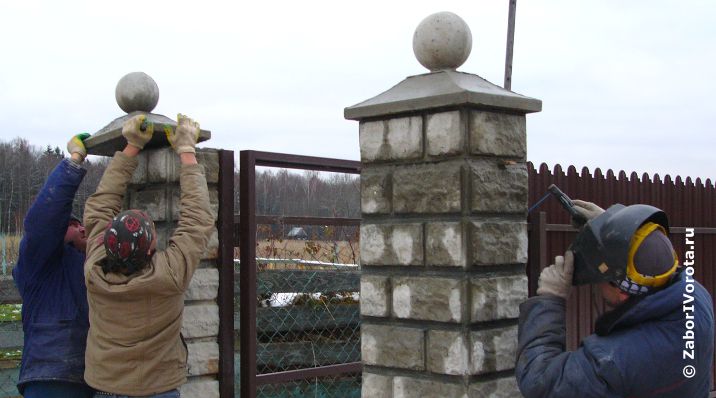

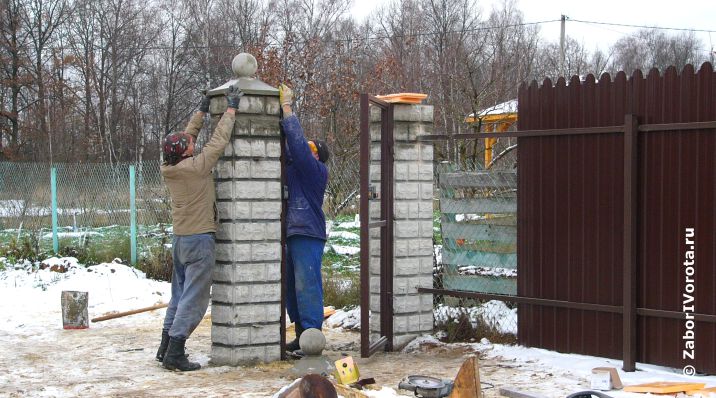

В качестве опорных столбов, в связи с тем, что опорные конструкции будут испытывать большие динамические и статические нагрузки, для ворот и калитки были использованы столбы из бетонных блоков ПРЕСТИЖ с декоративной поверхностью под колотый камень. Для защиты столбов от атмосферных осадков на них установлены бетонные колпаки ШАР. Кроме того, на опорных столбах были установлены приспособления для фиксации ворот в разных положениях – суппорт, ограничивающий полотно ворот в перпендикулярном направлении, нижний и верхний уловители, фиксирующие откатные ворота в закрытом состоянии.

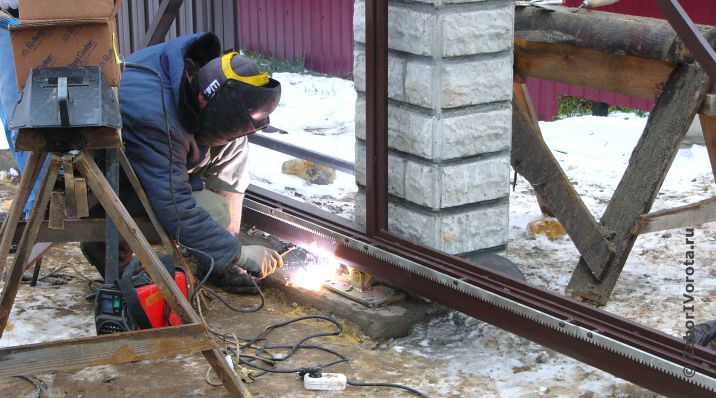

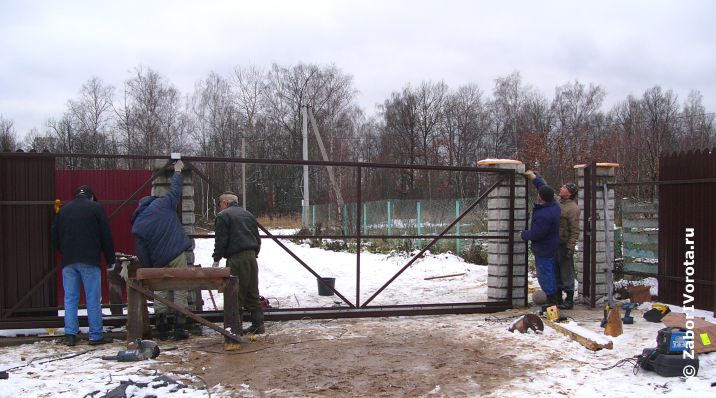

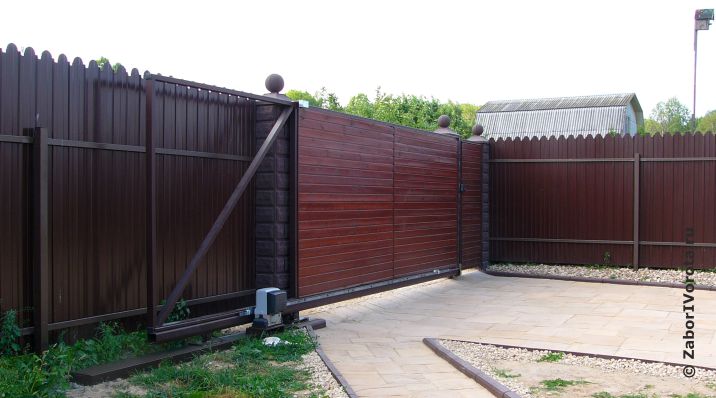

После того, как все опорные элементы ворот: столбы с приспособлениями для фиксации и фундамент опорного швеллера – набрали достаточную прочность, было установлено в проектное положение полотно ворот с опорными тележками. Тележки закреплены к опорному швеллеру с помощью сварки. На переднем конце нижней опорной балки каркаса ворот установлен концевой ролик, который при закрытых воротах входит в нижний уловитель на столбе и, таким образом, принимает на себя половину веса ворот. В верхней части полотна ворот имеются защитные уголки, при закрытых воротах входящие в верхний уловитель и предохраняющие ворота от движения в поперечном направлении. После установки полотна произведена окончательная регулировка всей конструкции посредством регулировочных элементов, предусмотренных на опорных площадках. Для открывания и закрывания ворота снабжены электроприводом с итальянской автоматикой CAME, электропроводка проложена в металлических трубах в грунте и в гофрах на столбах.

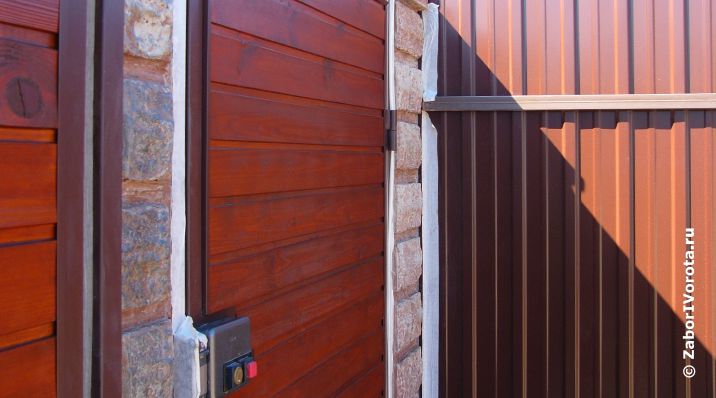

Откатные ворота прошли успешные тестовые испытания, после чего были сданы в эксплуатацию. Одновременно с воротами была установлена калитка, изготовленная с аналогичной конструкцией каркаса и деревянной обшивкой.
Строительные работы в Московской области

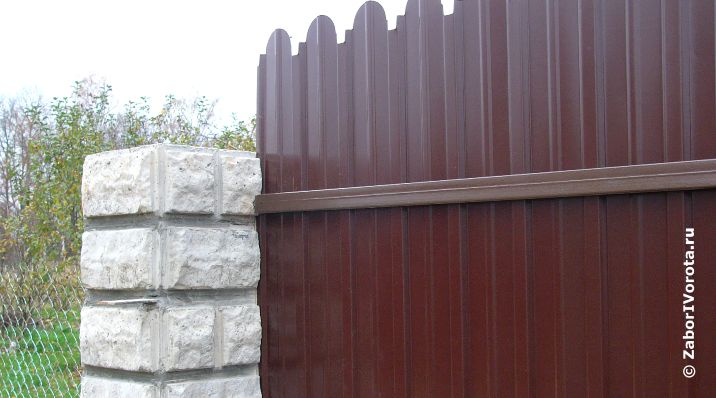

На участке в Чеховском районе наша компания выполнила и другие строительные работы: устройство дренажной системы в связи с подтоплением в весенне-осенний период, проект ландшафтного дизайна и благоустройство территории, устройство въезда, планировку участка, укладку тротуарной плитки, ограждение из фигурного профнастила и другие работы.
